Syntezátor optických frekvencí
Syntezátor optických frekvencí (optický hřeben) pro měření stability frekvence vysoce koherentních laserů v infračervené a viditelné oblasti
Popis:

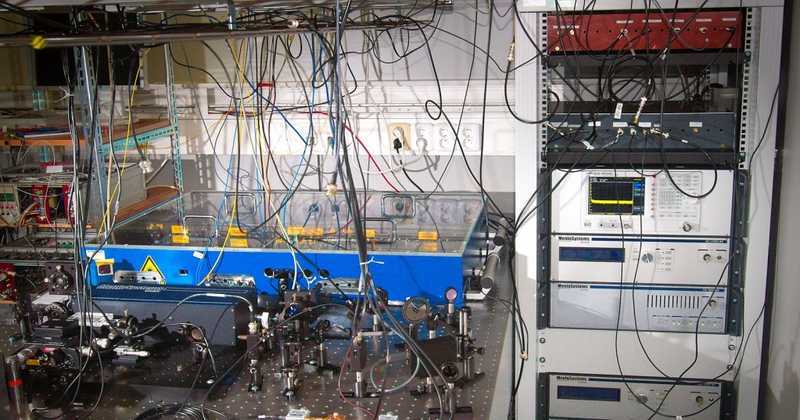

Syntezátor optických frekvencí (optický hřeben) je systém, který generuje široké spektrum koherentních laserových frekvencí, jejichž frekvence jsou přesně navázány na jeden z nejstabilnějších radiofrekvenčních normálů, kterým je aktivní vodíkový maser (H-maser). Syntezátor generuje spektrum frekvencí v několika spektrálních oknech: od 633 nm do 900 nm a dále od 1490 nm do 1580 nm. K dispozici je také spektrální okno v okolí vlnové délky 1064 nm. Jednotlivé frekvenční komponenty generovaného spektra jsou od sebe vzdáleny 250 MHz a lze tuto vzdálenost plynule měnit v rozsahu několika desítek kHz. Lze dále i nastavit tzv. frekvenční posun (ofset) celého generovaného spektra optických frekvencí o hodnotu v rozsahu 125 MHz. Volbou těchto dvou parametrů je možné vygenerovat spektrální komponentu o velmi přesně specifikovaném optickém kmitočtu.
Pro účely měření stability optické frekvence vysoce koherentních laserů je k dispozici sada rychlých fotodetektorů, které dovolují optické směšování záření syntezátoru a testovaného stabilizovaného laseru. Tyto fotodetektory (optické přijímače) na svém výstupu poskytují rozdílovou (záznějovou) frekvenci v rozsahu do 1000 MHz mezi syntezátorem a testovaným laserem, která je dále zpracována a následně měřena frekvenčním čítačem. Frekvenční čítač využívá pro synchronizaci své časové základny opět H-maser, čímž je dána plná metrologická návaznost měřených údajů. Stabilita generování přesné frekvence H-maseru je dlouhodobě monitorována prostřednictvím příjmu signálu z atomových hodin šířeného přes systém globální navigace (GNSS).
