4DSTEMinSEM-phase-contrast-imaging

Software for phase contrast

Jedná se o software pro načtení, preprocessing a zobrazení dat z 4DSTEM (Four-Dimensional Scanning Transmission Electron Microscope) se zaměřením na phase contrast.

Význam phase contrast technik spočívá v tom, že umožňují zobrazit detaily, které jsou jinými technikami neviditelné. Všechny phase contrast techniky využívají koherentních vlastností elektronového svazku k zobrazení vzorku. Mezi tyto techniky patří: BF (Bright Field), iCOM (integrated Center Of Mass), parallax a ptychografie.

Na obrázcích níže jsou z naměřených 4DSTEM dat ze vzorku titan oxidových nanotrubek na grafenu zobrazeny phase contrast techniky a také nekoherentní technika DF (Dark Field). Pro zobrazování dat je využita knihovna py4DSTEM.

obr1  obr2

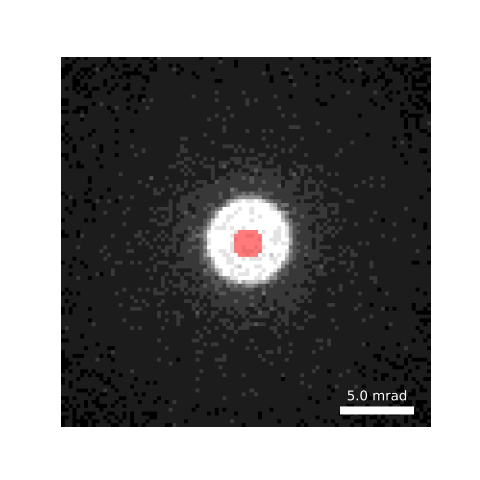

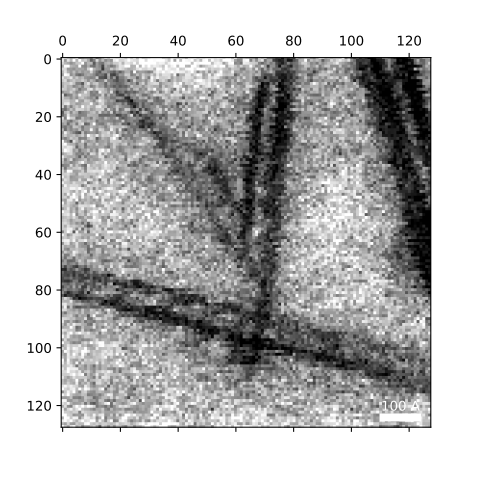

Obrázek 1 Difrakční obrazec na detektoru a červeně vyznačená oblast detektoru, která se používá pro získání bright-field obrazu – virtualni detektor (vlevo), bright-field obraz získaný ze 4D STEM dataset.

obr3  obr4

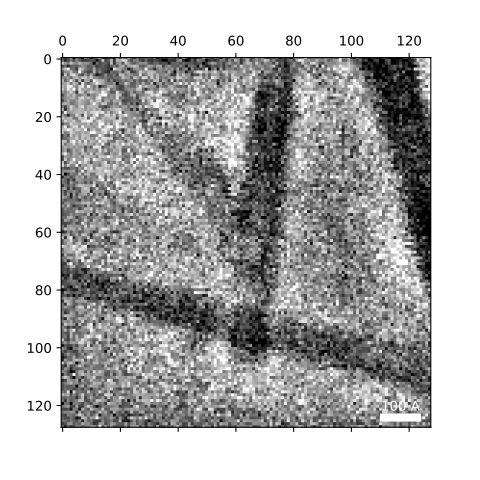

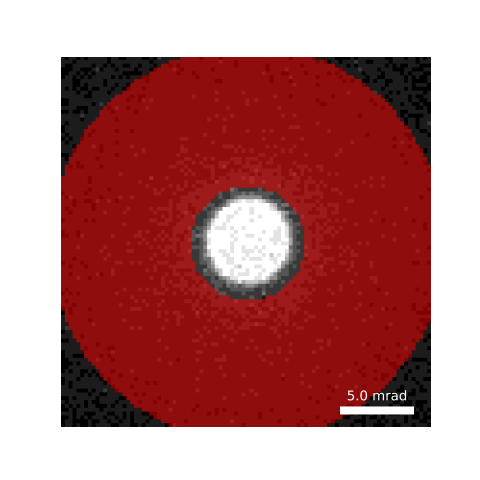

Obrázek 2 Difrakční obrazec na detektoru a červeně vyznačená oblast detektoru, která se používá pro získání dark-field obrazu - virtualni detektor (vlevo), Dark-field obraz obdržený ze 4D STEM dataset.

obr5  obr6

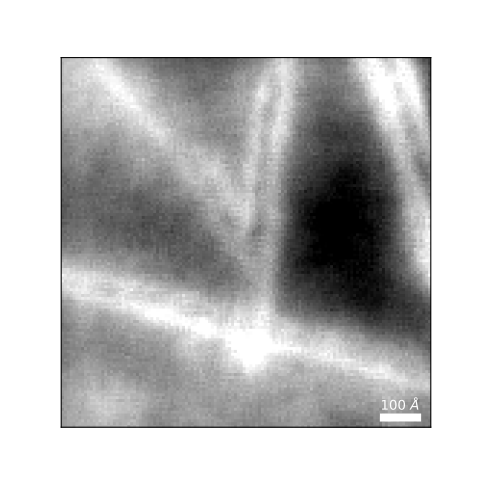

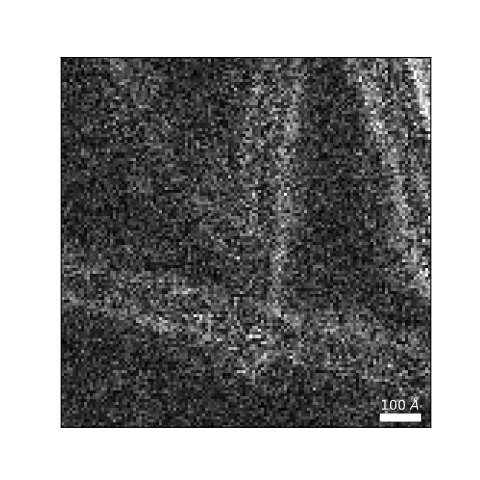

Obrázek 3 Výsledek metod center-of-mass (vlevo) a integrated center-of-mass (vpravo)

obr7  obr8

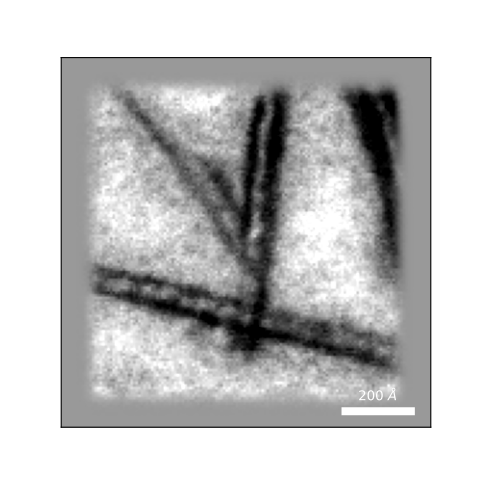

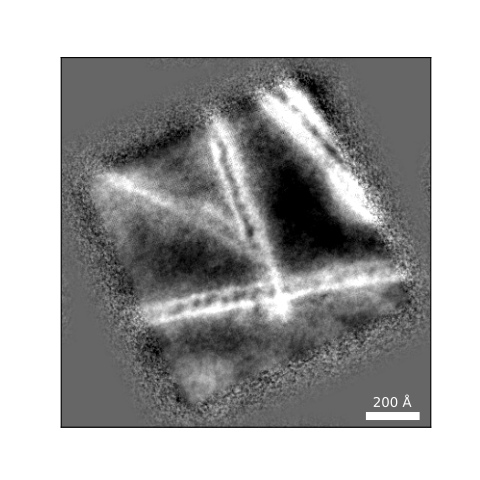

Obrázek 4 Výsledek metody paralax (vlevo) a defokusované ptychografie - upravený ePIE algoritmus (vpravo)
